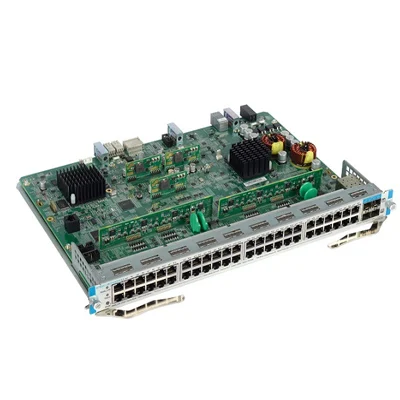

M7800C-48GT4XS-P-EA là card cổng PoE dòng EA cho khung switch lõi Ruijie RG-S7800C, hợp với tòa nhà muốn cấp nguồn cho camera, điện thoại IP, access point ngay từ tủ lõi. Card có 48 cổng gigabit RJ45 hỗ trợ PoE/PoE+ và 4 cổng 10GE SFP+. Trường Thịnh Telecom kiểm cấu hình và lắp tại TP.HCM.
Giới thiệu M7800C-48GT4XS-P-EA
Văn phòng nhỏ thì cắm một switch PoE ở tủ tầng là xong. Nhưng có những tòa nhà để toàn bộ dây mạng chạy thẳng về phòng máy trung tâm, khi đó cấp PoE ngay trên khung lõi giúp bớt một lớp switch và bớt chỗ hỏng. M7800C-48GT4XS-P-EA là card cổng cho khung RG-S7800C với 48 cổng 10/100/1000 Base-T (RJ45) hỗ trợ PoE/PoE+ và 4 cổng 10GE SFP+ (LC).
Đây là mã cần kiểm kỹ trước khi mua. Release note RGOS 11.0(4)B19 cho khung RG-S7805C của Ruijie ghi rõ card M7800C-48GT4XS-P-EA "Line card is not supported" ở bản phần mềm đó. Nghĩa là card có tồn tại trong danh mục hãng, nhưng chạy được hay không còn tùy khung và phiên bản RGOS.
Tính năng nổi bật và cách dùng hiệu quả
- 48 cổng gigabit có PoE/PoE+: cấp nguồn và dữ liệu trên một sợi dây cho camera IP, điện thoại IP, access point. Đi dây Cat6 từ phòng máy tới thiết bị, nhớ giữ chiều dài tuyến trong giới hạn của cáp đồng.
- 4 cổng 10GE SFP+: dùng nối lên switch phân phối hoặc nối giữa hai khung lõi bằng module quang 10G.
- Phần nguồn PoE phải tính riêng: tổng công suất PoE của card không có trong nguồn hãng mà chúng tôi kiểm được. Kỹ thuật sẽ tính nguồn PoE cho khung theo tài liệu hãng khi lên cấu hình.
- Đặc điểm chung của dòng EA: brochure Ruijie ghi card EA không hỗ trợ MPLS và VXLAN.
Thông số kỹ thuật M7800C-48GT4XS-P-EA
| Hạng mục | Thông số |
|---|---|
| Loại | Card cổng dòng EA có PoE |
| Cổng điện | 48 cổng 10/100/1000 Base-T (RJ45), PoE/PoE+ |
| Cổng quang | 4 cổng 10GE SFP+ (LC) |
| Khung | Dòng RG-S7800C |
| Hỗ trợ phần mềm | Không hỗ trợ trên RG-S7805C bản RGOS 11.0(4)B19 (theo release note) |
| Tính năng không hỗ trợ (dòng EA) | MPLS, VXLAN |
| Thông số khác | Kỹ thuật gửi datasheet khi báo giá |
Hướng dẫn lắp đặt và sử dụng
- Gửi kỹ thuật mã khung, mã card điều khiển và kết quả show version để xác nhận phiên bản RGOS nhận card PoE này.
- Lập danh sách thiết bị PoE sẽ cắm vào card, ghi công suất từng loại để tính nguồn PoE cho khung.
- Chuẩn bị nguồn PoE theo cấu hình kỹ thuật đề xuất trước khi cắm card.
- Cắm card vào khe trống theo ray, siết vít, đấu dây từ patch panel vào các cổng RJ45.
- Bật PoE theo từng nhóm cổng, theo dõi thiết bị lên nguồn và kiểm tra công suất đang dùng trên switch.
So sánh M7800C-48GT4XS-P-EA với mẫu cùng phân khúc
| Tiêu chí | M7800C-48GT4XS-P-EA | M7800C-48GT4XS-EA | M7800C-24GT24SFP4XS-EA |
|---|---|---|---|
| Cổng RJ45 gigabit | 48 | 48 | 24 |
| Cổng SFP gigabit | Không | Không | 24 |
| Cổng 10GE SFP+ | 4 | 4 | 4 |
| PoE | PoE/PoE+ | Không | Không |
| Điểm hợp | Cấp nguồn thiết bị từ tủ lõi | Phòng máy dây đồng, không cần PoE | Khuôn viên nhiều tuyến quang |
Chọn M7800C-48GT4XS-P-EA khi thật sự cần cấp PoE từ khung lõi và đã xác nhận phần mềm hỗ trợ; chọn bản không PoE M7800C-48GT4XS-EA khi chỉ cần cổng đồng; chọn M7800C-24GT24SFP4XS-EA khi có nhiều tuyến quang đi các tòa.
Chế độ bảo hành
M7800C-48GT4XS-P-EA bảo hành 24 tháng theo chính sách Ruijie. Nhận bảo hành tại cửa hàng 14 Trịnh Lỗi, P. Phú Thọ Hòa, TP.HCM.
Giữ tem serial và hộp. Thiết bị PoE bị chập hay sét đánh theo dây mạng có thể làm hỏng cổng, nên lắp chống sét cho tuyến dây đi ngoài trời.
Mua M7800C-48GT4XS-P-EA ở đâu tại TP.HCM?
M7800C-48GT4XS-P-EA có tại lapdatwifi.vn của Trường Thịnh Telecom, đại lý thiết bị mạng Ruijie, cửa hàng 14 Trịnh Lỗi, P. Phú Thọ Hòa, TP.HCM. Kỹ thuật khảo sát và lắp đặt tận nơi cho văn phòng, quán, nhà xưởng tại TP.HCM, nhận đi tỉnh lân cận. Thanh toán chuyển khoản trước khi giao.
Gửi nhu cầu hoặc hình ảnh khu vực cần lắp qua Gọi/Zalo 0911 287 898 — Trường Thịnh Telecom tư vấn phương án và báo giá phù hợp.
Câu hỏi thường gặp về M7800C-48GT4XS-P-EA
M7800C-48GT4XS-P-EA cấp PoE chuẩn nào?
M7800C-48GT4XS-P-EA có 48 cổng gigabit RJ45 hỗ trợ PoE và PoE+. Tổng công suất PoE của cả card và cách cấp nguồn PoE cho khung chưa có trong tài liệu hãng mà chúng tôi kiểm được, nên kỹ thuật sẽ gửi datasheet và tính cụ thể khi báo giá.
M7800C-48GT4XS-P-EA có chạy trên RG-S7805C không?
Release note RGOS 11.0(4)B19 của Ruijie cho khung RG-S7805C ghi M7800C-48GT4XS-P-EA không được hỗ trợ ở bản phần mềm đó. Nếu khung của bạn chạy bản khác, kỹ thuật cần đối chiếu release note tương ứng. Không nên mua trước rồi mới kiểm phần mềm.
M7800C-48GT4XS-P-EA khác bản không chữ P thế nào?
Cả hai có 48 cổng gigabit RJ45 và 4 cổng 10GE SFP+. Bản M7800C-48GT4XS-P-EA thêm PoE/PoE+ để cấp nguồn qua dây mạng, còn M7800C-48GT4XS-EA không có PoE. Không cần cấp nguồn cho thiết bị thì dùng bản không PoE cho gọn phần nguồn.
Mua M7800C-48GT4XS-P-EA ở TP.HCM ở đâu?
Bạn mua M7800C-48GT4XS-P-EA tại lapdatwifi.vn của Trường Thịnh Telecom, cửa hàng 14 Trịnh Lỗi, P. Phú Thọ Hòa, TP.HCM. Kỹ thuật kiểm phiên bản RGOS, tính nguồn PoE và lắp card tận nơi. Gọi/Zalo 0911 287 898 để được tư vấn và báo giá.
