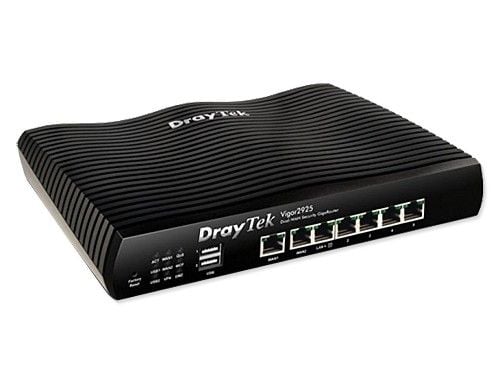

Draytek 2925

Draytek 2925

Hiện nay, có rất nhiều cấu hình đa dạng cho phòng net để các chủ kinh doanh lựa chọn. Trong đó, cấu hình drayteck 2925 cho phòng net được khá nhiều chủ phòng net sử dụng vì những ưu điểm nó mang lại. Cùng Hoàng Long PC tìm hiểu một chút thông tin về cấu hình 2 WAN Draytek 2925 qua bài viết này nhé.

Lí do Draytek 2925 được nhiều người tin dùng

Draytek 2925 phù hợp lắp đặt cho các công ty văn phòng, nhà hàng khách sạn, quán cafe, quán net quy mô sử dụng từ 70-100 thiết bị mạng , và chạy được 2 được 2 đường truyền nhà mạng khác nhau trên một Route. Giúp internet luôn ổn định 24/24.

Một số ưu điểm của dòng Drayteck Vigor 2925

Cấu hình DrayTek 2925 cho phòng net

  • Draytek 2925 được trang bị 2 Port WAN trên tốc độ Gigabit giúp Vigor 2925 có thể chạy được 02 đường truyền internet cùng nhau hoặc khác nhau cùng 1 thời điểm. Điều này luôn đảm bảo cho tín hiệu internet mạng wifi của khách hàng luôn hoạt động tốt 24/24.
  • 5 Port LAN tốc độ gigabit giúp cho hệ thống mạng LAN tốc độ cao mạng giúp cho hệ thống mạng luôn ổn định.
  • Chức năng cộng gộp băng thông trên Draytek Vigor 2925 giúp tốc độ đường truyền internet tăng gấp đôi và đảm bảo internet luôn online hoạt động 24/24.

Xem ngay giá thiết bị cân bằng tải DrayTek: https://vitinhhoanglong.com/collections/thiet-bi-can-bang-tai-draytek

Ứng dụng của Draytek Vigor 2925

Chức năng VPN trên Vigor2925 cho phép kết nối 50 user từ mạng ngoài kết nối vào mạng LAN nội bộ công ty giúp, các doanh nghiệp có chi nhanh ở 1 vài nới có thể dùng chung dữ liệu như máy chấm công, phần mềm kế toán, phần mềm bán hàng, phần mềm quản lý…. Rất hữu ích cho các doanh nghiệp à lại tiết kiệm chi phí.

Cấu hình DrayTek 2925 cho phòng net

Tùy theo nhu cầu sử dụng mỗi hệ thống mạng như thế nào. Nhưng Draytek Vigor 2925 có khả năng chịu tải ổn định từ 80-100 user trong một hế thống mạng LAN, wifi.

Tính năng quản lý mạng LAN chuyên nghiệp trên Draytek 2925

  • LAN 5 cổng ở phía LAN tốc độ Gigabit cung cấp kết nối tốc độ cao cho các máy chủ và PC trên mạng cục bộ và các tính năng LAN ảo (Vlan) cho phép bạn tách các máy khách LAN thành các miền lớp khác nhau để tăng tính bảo mật và hiệu quả mạng.
  • Draytek Vigor2925 hỗ trợ chuẩn 802.1Q và có thể xây dựng hệ thống Vlan dựa trên thẻ với bộ chuyển đổi hỗ trợ 802.1Q, Vlan dựa trên cổng cũng được hỗ trợ rằng mỗi cổng LAN có thể được định cấu hình là thành viên của Vlan khác nhau và không bị cô lập với nhau mà không cần cách ly việc sử dụng thẻ Vlan. Hơn nữa, có thể thiết lập tối đa 5 mạng con IP trên Draytek Vigor2925, cho phép mỗi Vlan sử dụng một lớp địa chỉ IP khác nhau
  • Vigor2925 Series cũng hỗ trợ DNS LAN và chuyển tiếp DNS có điều kiện cho phép bạn kiểm soát độ phân giải tên miền (Hosting) cho các máy khách LAN, bạn cũng có thể sử dụng Route làm máy chủ tên nội bộ và làm cho máy chủ LAN được truy cập bởi tên máy chủ dễ dàng.

Tường lửa & Bảo mật trên Draytek Vigor 2925

  • Vigor2925 Series hỗ trợ Tường lửa kiểm tình trạng các gói tin (SPI) và các quy tắc lọc linh hoạt, nó có thể chấp nhận hoặc từ chối các gói dựa trên nguồn, đích, số cổng và ứng dụng của nó.

  • Hạn chế dựa trên IP có thể được đặt để lọc lưu lượng HTTP nhất định cũng như các phần mềm ứng dụng khác nhau và ngăn chặn lãng phí thời gian và tài nguyên mạng cho các hoạt động mạng không phù hợp.

  • Ngăn chặn các gói tin các trang web không cho phép các user truy cập các trang mạng theo ý người quản trị mạng.

Thông số kỹ thuật cấu hình Route Draytek 2925

  • 2 cổng Gigabit Ethernet WAN, RJ45.
  • 5 cổng Gigabit Ethernet LAN, RJ45. 2 cổng USB cho phép kết nối USB 3G/4G, Printer,…
  • Dual-WAN Load Balance/Failover, hỗ trợ đường truyền đa dịch vụ: IPTV, Internet, VoIP…
  • 50.000 NAT Session. Chịu tải 80-100 user. Hỗ trợ nhiều dịch vụ cao cấp: Static IP, PPPoE, ,PPTP/L2TP, DHCP…
  • VPN 50 kênh( GRE, IPSec(IKEv1, IKEv2, EAP), SSL, PPTP, L2TP), VPN Trunking (LoadBalance/Backup), VPN qua 3G/4G(Dial-out).
  • Quản lý theo Username/Password: hỗ trợ chứng thực qua máy chủ Radius/LDAP.
  • Hỗ trợ chuẩn IPv4/IPv6.
  • Chức năng QoS 802.11p, IP Address, Port, TOS, DSCP, Application.
  • Firewall mạnh mẽ, linh hoạt, quản trị viên phân quyền truy cập Internet (IP/MAC Address…).
  • Tích hợp Wi-Fi Marketing từ các nhà phát triển hàng đầu như Meganet, VNWIFI, Nextify…
  • Quản lý VPN tập trung CVM, quản lý tập trung Access Point APM (20 Access Point), quản lý tập trung Switch SWM (10 Switch)

Hướng Dẫn Cấu Hình Nhanh Draytek Vigor2912/Vigor2925

Có 3 tình huống cấu hình nhanh Internet (Vigor2912/Vigor2925). Trong 3 tình huống cấu hình dưới đây đều đã có đường tuyến cáp quang và Router, Converter quang từ nhà mạng. Cùng với đó Router đã không thể đáp ứng được nhu cho nên cần được thay thế bởi Router của Draytek Vigor2925.

Tình huống 1: Cấu hình PPPoE Server trên Router Vigor2912/Vigor2925 với User và Password

Bước 1: Chuẩn bị Username và Password của đường truyền

Quý vị cần chuẩn bị:

– Tên đăng nhập (Username) cùng mật khẩu (Password) của đường tuyến đã có ở trong hợp đồng.

– Vlan ID đường truyền.

– Hãy nối cáp mạng ở cổng P3 trong Router Draytek Vigor2912/Vigor2925 tới cổng LAN của PC.

Bước 2: Truy cấp vào vigor bằng ip

Khi chuẩn bị xong bạn hãy truy cập Web của Vigor: http://192.168.1.1. Khi giao diện Vigor hiện lên quý vị hãy đăng nhập với User / Password được mặc định là admin.

Bước 3: Cấu hình internet PPPoE

Lúc này chúng ta tiến hành bước cấu hình nhanh Internet:

– Mở mục Wan và chọn phần Internet Access.

– Tại WAN1 ở mục Access Mode quý vị hãy chọn là PPPoE sau đó ấn vào Details Page.

– Tại phần Tab PPPoE quý vị hãy chọn Enable.

– Sau đó nhập User và Password được lấy từ nhà cung cấp.

– Tiếp đến ở mục MTU bạn hãy hỏi nhà cung cấp hoặc là chọn 1438 và nhấn OK để hoàn thành.

– Sau khi Click vào OK sẽ hiện một thông báo đó là yêu cầu khởi động lại Vigor bạn hãy nhấn vào OK.

– Đăng nhập Vigor thành công bạn hãy vào Online Status chọn mục Physical Connection. Lúc này sẽ hiện lên mọi thông tin về cổng WAN1. Tại đây khi quý vị nhìn thấy chữ màu xanh hiện lên đầy đủ IP WAN, vậy nghĩa là cấu hình đã thành công. Còn nếu hiện lên chữ màu đỏ là Error (Username or Password error) vậy bạn hãy kiểm tra lại mọi thông tin trước đó.

Tình huống 2: Cấu hình nhanh Internet từ Static IP

Bước 1: Chọn IP chưa sử dụng từ router

Trước hết để cấu hình nhanh Internet từ Static IP chúng ta cần chuẩn bị:

– Bạn hãy kiểm tra đến lớp mạng của Router đang chạy hiện tại cùng với đó là chọn một IP chưa hề được dùng.

– Tiếp đến quý vị hãy chọn lớp mạng cho Vigor2912/Vigor2925. Nó phải khác hoàn toàn với lớp mạng Router hiện đang chạy.

– Hãy nối cáp mạng ở cổng LAN của Router tới cổng W! ở trên Router Vigor2912/Vigor2925.

– Sau đó nối cáp mạng ở cổng P3 trong Router Vigor2912/Vigor2925 tới cổng LAN của PC.

Bước 2: Truy cập vào vigor bằng ip vừa đặt

Khi chuẩn bị xong quý vị hãy truy cập vào trang web của Vigor với địa chỉ: http://192.168.1.1. Khi giao diện Vigor hiện lên quý vị hãy đăng nhập với User / Password đã được mặc định là admin.

Bước 3: Thay đổi ip lan cho vigor

Đăng nhập xong bạn hãy thay đổi địa chỉ IP của LAN trở thành 192.168.100.1 bằng cách:

– Mở LAN rồi chọn vào mục General Setup.

– Tại phần LAN 1 quý vị hãy ấn vào Details Page.

– Lúc này bạn hãy Click vào IP Address (là địa chỉ IP LAN Vigor2912 / Vigor2925). Tại đây quý vị có thể đổi thay được địa chỉ này sao cho phù hợp với LAN hiện tại (192.168.100.1). Sau đó nhấn OK.

– Sau đó sẽ hiện ra một thông báo đó là yêu cầu quý vị khởi động lại Vigor2912/Vigor2925 hãy ấn vào OK.

– Khi Vigor đã khởi động lại thì quý vị có thể dùng ngay Vigor với địa chỉ IP mới: 192.168.100.1.

Bước 4: Cấu hình cho cổng WAN 1 Static IP

Cấu hình cho cổng WAN1

– Trước hết bạn vào WAN rồi chọn Internet Access.

– Tại WAN 1 quý vị hãy chọn Static or Dynamic IP ở mục mục Access Mode rồi ấn vào Details Page.

– Tại Tab Static or Dynamic IP quý vị hãy chọn Enable.

– Sau đó quý vị hãy Click vào Specify an IP Address. Ở phần IP Address điền 192.168.1.250. Subnet Mask điền 255.255.255.0 và Gateway IP Address điền 192.168.1.1 rồi nhấn OK.

– Lúc này thông báo yêu cầu quý vị khởi động lại Vigor2912/Vigor2925 sẽ hiện ra, hãy ấn vào OK.

– Đăng nhập Vigor2912 / Vigor2925 thành công bạn hãy vào Online Status chọn mục Physical Connection. Lúc này sẽ hiện lên mọi thông tin về cổng WAN1. Tại đây khi mà quý vị nhìn thấy những dòng chữ màu xanh hiện lên có đầy đủ được IP WAN, vậy nghĩa là cấu hình đã thành công.

Xem thêm: Giá thiết bị mạng đang hot tại Hoàng Long

Tình huống 3: Cấu hình Internet nhanh có dùng IPTV

Trong tình huống này đường truyền cáp quang sẽ kèm theo một dịch vụ là IPTV dùng Set top Box. Để cấu hình bạn hãy thực hiện theo 5 bước sau:

Bước 1 : Nhập Username cùng với Password đường truyền IPTV

Trước hết để cấu hình nhanh Internet nhanh có dùng IPTV chúng ta cần chuẩn bị:

– Username cùng với Password, Vlan ID của đường truyền và của IPTV (có trong hợp đồng).

– Sau đó bạn hãy nối cáp mạng ở Converter quang tới cổng W1 trong Router Draytek Vigor2912 / Vigor2925. ( Với công nghệ hiện nay thông thường đường truyền hình đi chung với đường truyền internet)

– Tiếp đến hãy nối cáp mạng ở cổng P4 của Vigor2912 / Vigor2925 tới cổng LAN của PC.

Bước 2: Đăng nhập vào Ip của vigor

Khi chuẩn bị xong quý vị hãy truy cập vào trang web của Vigor với địa chỉ: http://192.168.1.1. Khi giao diện Vigor hiện lên quý vị hãy đăng nhập với User / Password đã được mặc định là admin.

Bước 3: Cấu hình đường truyền IPTV

Đăng nhập xong bạn hãy cài đặt cấu hình Internet:

– Mở LAN rồi chọn vào mục General Setup rồi nhấn WAN1.

– Ở phần Enable bạn Click vào Yes. Tại phần VLAN Tag insertion bạn hãy chọn Enable. Và tại Tag value : 2841 (là Vlan ID của Internet). Ở Mục Active Mode quý vị hãy chọn Always On và nhấn vào OK.

Lúc này một thông báo yêu cầu hãy khởi động lại Vigor sẽ hiện lên. Quý vị hãy bỏ qua nó và tiếp tục thực hiện tiếp những bước sau:

– Mở WAN rồi chọn mục Internet Access.

– Ở mục WAN 1 quý vị hãy chọn PPPoE tại Access Mode rồi nhấn Details Page.

– Tại phần Tab PPPoE quý vị hãy chọn Enable.

– Sau đó nhập User và Password được lấy từ nhà cung cấp.

– Tiếp đến ở mục MTU bạn hãy hỏi nhà cung cấp hoặc là chọn 1438 và nhấn OK để hoàn thành.

– Sau khi Click vào OK một thông báo là yêu cầu khởi động lại Vigor sẽ xuất hiện, bạn hãy nhấn vào OK.

– Khi bạn đã đăng nhập Vigor hãy vào mục Online Status rồi Click vào Physical Connection. Lúc này mọi thông tin về cổng WAN1 sẽ hiện ra màu xanh, nghĩa là cấu hình đã thành công.

Bước 4:

Bước tiếp theo chúng ta cài đặt cấu hình IPTV của Port Lan 3:

– Bạn hãy mở WAN rồi Click vào Multi-VLAN. Sau đó nhấn vào số 8 tại cột Channel rồi chọn Enable ở Multi-VLAN Channel 8 và Bridge mode.

– Ở mục WAN Type quý vị hãy chọn Ethernet (WAN1). Ở VLAN Tag bạn hãy hỏi nhà cung cấp mạng internet). Tại mục Physical Members bạn hãy chọn P3 rồi Click vào OK.

Bước 5:

Cuối cùng bạn hãy kiểm tra IPTV bằng cách:

– Nối cáp mạng PC tới port LAN 3, sau đó kiểm tra xem nó đã nhận được IP được cấp xuống bởi Server VoD hay không.

– Sau đó bạn hãy chạy VLC để kiểm tra được luồng Multicast của LiveTV.
